ROBUSTA
Industrielles Flügeltor

Die industriellen Flügeltore der Reihe Robusta® sind als 1-flügelige und 2-flügelige Variante erhältlich und können wahlweise mit verschiedenen Füllungen bestückt werden: 25x25 Stabfüllung (Robusta® SQ25) oder alternativ Doppelstab, Flachstab bzw. 3D-Gittermatten mit Verstärkungssicken (Robusta Nylofor®) als ideale Kombination mit unseren entsprechenden Nylofor Zaunmatten.

Vorteile der industriellen Flügeltore Robusta®:
- Stabile Konstruktion
- Optimaler Aufbau
- Voll justierbare Scharniere
- Qualitativ hochwertige Beschichtung
- Schnelle Montage





De - Produktkarte Robusta SQ25 Flügeltor DE - Produktkarte Robusta Nylofor Flügeltor

Farbe:
Betafence guarantee 5 years Betafence guarantee 10 years pes

Technische informationen

Rahmen

Rahmen aus rechteckigen Stäben 60 x 60 mm oder 60 x 40 mm mit aufgeschweißter Nylofor Gittermatte auf dem Rahmen (bei Nylofor 3D) oder im Rahmen geschweißter Nylofor Gittermatte (bei Nylofor 2D) bzw. 25x25 Stabfüllung mit geschweißten Rohren 25x25 mm, 90° im Rahmen verschweißt.
Die industriellen Flügeltore mit Nylofor 3D Gittermattenfüllung und einer Höhe < 1.73 haben an der Unterseite Überstände.

Füllung

25x25 Stabfüllung

Nylofor F - Flachstabmatten

Nylofor 2D - leichte Doppelstabmatten

Nylofor 2D Super - schwere Doppelstabmatten

Nylofor 3D - Gittermatten mit Verstärkungssicke

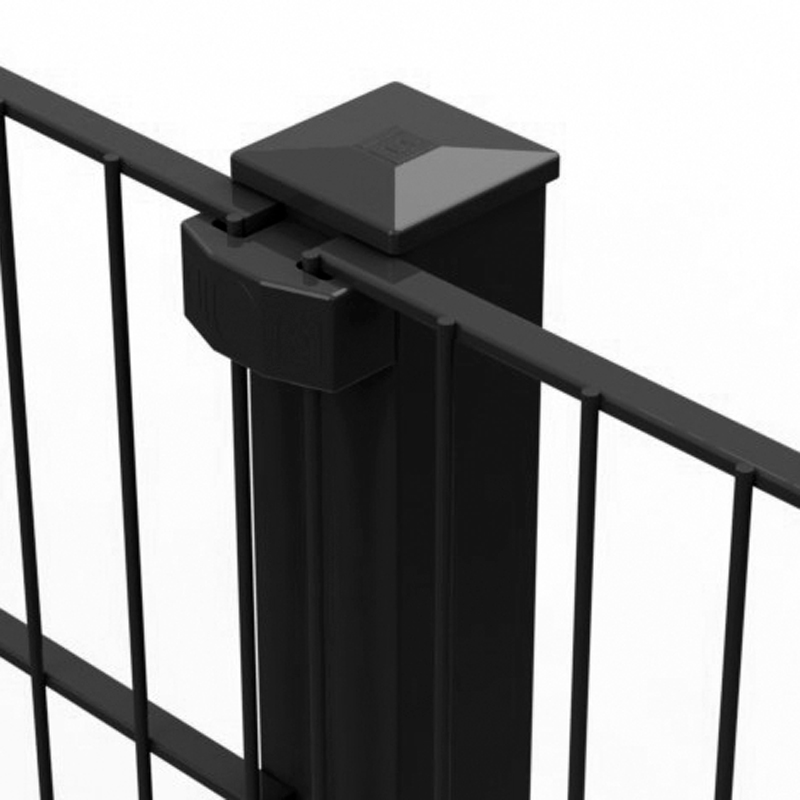

Pfosten

square-post

Rechteckpfosten aus geschweißtem Rohr mit Kappe.
Abmessungen:
- 80 x 80 x 2
- 80 x 80 x 3
- 100 x 100 x 3
- 140 x 140 x 3
- 160 x 160  x 5

Komponenten

Scharniere: die Scharniere sind justierbar und erlauben ein Durchschwingen der Flügel um 180°

Schlosssystem: externes Schließsystem mit justierbarem Riegel.

Fesstellriegel: aus Edelstahl hergestellt und am Flügel angebracht. Wird in der mittleren Bodenplatte verankert.
- Standardmäßig ein Feststellriegel pro 2-flügeligem Flügeltor.
- Optional zusätzlicher Feststellriegel für 1-flügelige oder 2-flügelige Flügeltore.

Bodenanschlag: wird mit Tor geliefert.

CE markiert

Die industriellen Flügeltore der Reihe Robusta sind CE markiert entsprechend europäischer Vorschriften: Bauprodukte-Verordnung (EU-305/2011) und typgeprüft entsprechend EN 13241-1 Spezifikationen für industrielle sowie kommerzielle Garagentüren und Tore.

Optionales Zubehör

  • Zusätzlicher Feststellriegel
  • Standard Bodenanschlag oder Anschlagplatte
  • Zaunanschlussset
  • Ground bolt

Beschichtung

Die industriellen Flügeltore der Reihe Robusta® werden verzinkt und anschließend innen sowie außen mit Polyester beschichtet (mind. 60 micon).

Farben

Grün RAL 6005

Weiß RAL 9010

Schwarz RAL 9005

Weitere Farben auf Anfrage

Türschloss mit E-Öffner

Alternativ zum Standard Schlosssystem können die industriellen Robusta® Flügeltore während des Aufbaus oder auch nachträglich mit einem E-Öffner inkl. entsprechendem Türknauf-Set aus Aluminium ausgestattet werden. Hierzu ist die Bohrung eines weiteren Loches für die Verlegung der Stromversorgung notwendig.


E-Öffner für Robusta Flügeltore- Bei 500.000 Bewegungen getestet
- Widerstandsfähigkeit der Schlossfalle gegen Druck: 300kg
- Schnelle und einfache Befestigung
- Einfache Änderung der Öffnungsrichtung
- Korrosionsresistent: pulverbeschichtetes Gehäuse aus Aluminium
- Justierbar für Flügel mit folgenden Rahmenprofilen: 40, 50, 60mm
- 12-24V AC/DC
- Strom: 15W



Kontrollsysteme (Knöpfe, Türklingel, Kartenlesegerät etc.) sind nicht inklusive, können aber bauseits integriert werden.

Breite
mm

Höhe
mm

Lichte Weite
mm
Gesamtbreite
mm
1-flügelige Flügeltore
1 000  1030/1230/1530/1730/2030/2430 985 1 145
1 200 1030/1230/1530/1730/2030/2430 1 255  1 415
1 500 1030/1230/1530/1730/2030/2430 1 525 1685/1725*
2 000 1030/1230/1530/1730/2030/2430 2 065 2 265
2 500 1030/1230/1530/1730/2030/2430 2 470 2670/2750**
3 000 1030/1230/1530/1730/2030/2430 3 010 3210/3290***
4 000 1030/1230/1530/1730/2030/2430 3 955 4235/4275*
4 500 1030/1230/1530/1730/2030/2430 4 495 4775/4815**
5 000 1030/1230/1530/1730/2030/2430 5 070 5350/5390***
2-flügelige Flügeltore
2 000 1030/1230/1530/1730/2030/2430 1 930 2 090
2 400 1030/1230/1530/1730/2030/2430 2 470 2 630
3 000  1030/1230/1530/1730/2030/2430 3 010 3170/3210*
4 000 1030/1230/1530/1730/2030/2430 4 090 4 290
5 000 1030/1230/1530/1730/2030/2430 4 900 5100/5180**
6 000 1030/1230/1530/1730/2030/2430 5 980 6180/6260***
8 000 1030/1230/1530/1730/2030/2430 7 870 8150/8190*
9 000 1030/1230/1530/1730/2030/2430 8 950 9230/9270**
10 000 1030/1230/1530/1730/2030/2430 10 100 10380/10420***

*Höhe: 2 430mm / ** Höhen: 2 030 -2 430 mm / *** Höhen: 1 530 - 1 730 - 2 030 - 2 430 mm / **** Höhen: 1 730 - 2 030 - 2 430 mm

Breite

(mm)

Höhe

(mm)

Lichte Weite

(mm)

Gesamtbreite

(mm)

1000

1030/1230/1530/1730/2030/2430

985

1145

 1200

1030/1230/1530/1730/2030/2430

1255

1415

1500

1030/1230/1530/1730/2030/2430

1525

1685/1725*

2000

1030/1230/1530/1730/2030/2430

2065

2265

2500

1030/1230/1530/1730/2030/2430

2470

2670/2750**

3000

1030/1230/1530/1730/2030/2430

3010

3210/3290***

4000

1030/1230/1530/1730/2030/2430

3955

4235/4275*

4500

1030/1230/1530/1730/2030/2430

4495

4775/4815**

5000

1030/1230/1530/1730/2030/2430

5070

 5350/5390****

* für Höhe 2430 mm

** für Höhen 2030 - 2430 mm

*** für Höhen 1530 - 1730 - 2030 - 2430

**** für Höhen 1730 - 2030 - 2430



Breite

(mm)

Höhe

(mm)

Lichte Weite

(mm)

Gesamtbreite

(mm)

2000

1030/1230/1530/1730/2030/2430

1930

2090

 2400

1030/1230/1530/1730/2030/2430

2470

2630

3000

1030/1230/1530/1730/2030/2430

3010

3170/3210*

4000

1030/1230/1530/1730/2030/2430

4090

4290

5000

1030/1230/1530/1730/2030/2430

4900

5100/5180**

6000

1030/1230/1530/1730/2030/2430

5980

6180/6260***

8000

1030/1230/1530/1730/2030/2430

7870

8150/8190*

9000

1030/1230/1530/1730/2030/2430

8950

9230/9270**

10000

1030/1230/1530/1730/2030/2430

10100

10380/10420****

* für Höhe 2430 mm

** für Höhen 2030 - 2430 mm

*** für Höhen 1530 - 1730 - 2030 - 2430

**** für Höhen 1730 - 2030 - 2430

Breite

(mm)

Höhe

(mm)

Lichte Weite

(mm)

Gesamtbreite

(mm)

 1-flügelige Flügeltore

1000

1030/1230/1530/1730/2030/2430

985

1145

 2-flügelige Flügeltore

 3000

1030/1230/1530/1730/2030/2430

2900

3170/3210*

4000

1030/1230/1530/1730/2030/2430

3900

4290

5000

1030/1230/1530/1730/2030/2430

4900

5100/5180*

6000

 1030/1230/1530/1730/2030/2430

5960

6180/6260*

8000 oder 10000

 1030/1230/1530/1730/2030/2430

auf Anfrage

auf Anfrage

* für Höhe 2030 - 2430 mm
